Guida dettagliata su come crimpare un cavo di rete RJ45: Tutti i Passaggi
Nel mondo interconnesso di oggi, la corretta preparazione dei cavi di rete è fondamentale per garantire connessioni stabili e veloci.
I cavi RJ45 giocano un ruolo fondamentale per la corretta configurazione di un impianto di rete domestico o aziendale.
Un cavo se non crimpato correttamente, potrebbe limitare la velocità di comunicazione della nostra rete.
Prima di esplorare i dettagli del processo di come crimpare un cavo di rete RJ45, è importante comprendere le varie combinazioni di colori utilizzate in questo contesto.
Combinazioni di Colori nei Cavi di Rete RJ45:
Un aspetto interessante del crimpare un cavo di rete è la varietà di combinazioni di colori che è possibile utilizzare.
I connettori RJ45 seguono standard di cablaggio come il T568A e il T568B, ognuno con la propria sequenza di colori.
Questa diversità offre una flessibilità nella preparazione dei cavi a seconda delle preferenze e abitudini dei vari installatori.
All'interno di una stessa rete, possono coesisitere cavi con standard T568A e cavi con standard T568B.
Questo è possibile perché entrambi gli standard sono accettati e interoperabili.
Tuttavia, è essenziale garantire che, all'interno di una stessa connessione o di uno stesso collegamento, entrambe le estremità del cavo seguano lo stesso standard.
In altre parole, se un'estremità di un cavo è cablata secondo lo standard T568A, l'altra estremità deve essere anch'essa cablata secondo lo standard T568A.
Il cablaggio T568A utilizza la seguente combinazione di colori:
- Bianco con strisce verdi (pin 1)
- Verde (pin 2)
- Bianco con strisce arancioni (pin 3)
- Blu (pin 4)
- Bianco con strisce blu (pin 5)
- Arancione (pin 6)
- Bianco con strisce marroni (pin 7)
- Marrone (pin 8)
Il cablaggio T568B, invece, utilizza la seguente combinazione di colori:
- Bianco con strisce arancio (pin 1)
- Arancio (pin 2)
- Bianco con strisce verdi (pin 3)
- Blu (pin 4)
- Bianco con strisce blu (pin 5)
- Verde (pin 6)
- Bianco con strisce marroni (pin 7)
- Marrone (pin 8)
Come puoi vedere, tra le due combinazioni T568A e T568B, le uniche differenze riguardano i colori bianco-arancio/arancio che sono invertiti con il bianco-verde/verde.
Se ti stai chiedendo perché esistono due standard per crimpare i cavi di rete, sappi che la domande è lecita.
L'esistenza di due standard, T568A e T568B, è stata principalmente il risultato di diverse organizzazioni e settori che stavano sviluppando standard separati nel corso degli anni.
Quando si è reso necessario standardizzare il cablaggio per reti Ethernet, è sorta la questione di stabilire un'uniformità per garantire una corretta connessione e interoperabilità.
Ad esempio, il T568A è stato inizialmente associato all'industria delle telecomunicazioni, mentre il T568B è stato sviluppato da ATeT per l'uso nelle reti Ethernet.
Entrambi, tuttavia, sono compatibili con entrambe le applicazioni, il che significa che possono essere utilizzati in reti telefoniche o dati.
Dopo questa breve delucidazione sui vari standard esistenti, vediamo nel concreto come crimpare un cavo RJ45 con standard T568A:
Passo 1:
Raccogliere gli strumenti necessari prima di iniziare il processo di crimpatura, assicurati di avere tutti gli strumenti necessari.
Strumenti necessari: plug RJ45, copertura plastica RJ45, matassa cavo cat 5/6/7 UTP, pinza crimpatrice, tester.
Consiglio l'utilizzo del tester al fine dell'operazione per verificare che l'operazione sia conclusa con successo.
Utilizza una crimpatrice di qualità per velocizzare la procedura.
Per esperienza personale consiglio la seguente: Crimpatrice professionale.
Passo 2:
Inserisci la copertura plastica all'estermità del cavo.
Passo 3:
Taglia leggermente la guaina esterna utilizzando la parte apposita della crimpatrice, una forbice o un taglierino.
Consiglio di tagliare circa 4cm di guaina per aver una comoda mobilità dei cavi.
Fai molta attenzione a questa procedura, poiché, una guaina esterna danneggiata potrebbe compromettere la qualità della connessione.
Sii molto delicato in questa fase, abbi accortezza nel non danneggiare i cavi interni.
Passo 4:
Separa le varie coppie di cavi e diviPasso 4:dili singolarmente.
Passo 5:

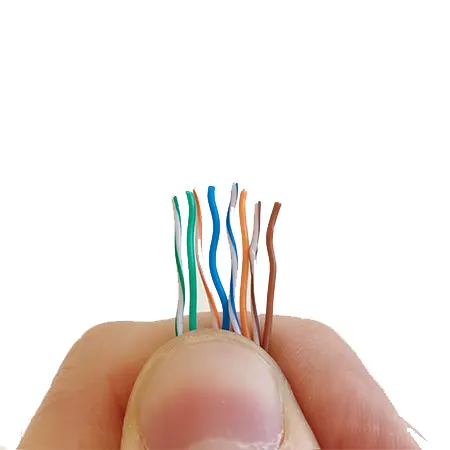

Allinea i fili secondo lo standard scelto, in questo caso, verranno allineati con lo standard T568A, con la seguente conbinazione di colori:
bianco-verde, verde, bianco-arancio, blu, bianco-blu, arancio, bianco-marrone, marrone.
Per allineare correttamente i vari cavi, non avere fretta, prendi il tuo tempo e stendili per bene utilizzando i polpastrelli.
Passo 6:
Taglia i fili con precisione e assicurati che abbiano tutti la stessa lunghezza.
Passo 7:
Inserisci con cautela i cavi nel plug RJ45, assicurati che entrino tutti correttamente, rispettando i colori dello standard.
Verifica che tutti i cavi siano arrivati in fondo al plug.
Passo 7:
Verificare la sequenza dei colori e l'allineamento dopo aver inserito i fili, esamina attentamente la sequenza dei colori per assicurarti che sia corretta.
Verifica anche che i fili siano allineati correttamente all'interno del connettore prima di procedere con la fase successiva.
Passo 8:
Inserisci il plug RJ45 all'interno della pinza crimpatrice e procedi con la crimpatura del cavo.
Passo 9:
Dopo aver crimpato il connettore, verifica visivamente la qualità della crimpatura.
Assicurati che non ci siano fili strappati o posizionati in modo errato, poiché ciò potrebbe influire sulla performance della connessione.
Passo 10:
Dopo aver crimpato tutti i connettori desiderati, è essenziale testare la connessione.
Utilizza un tester di cavi per verificare la continuità e assicurarti che tutti i pin siano correttamente collegati.
Collega le due estremità del cavo ai due pezzi del tester e verifica che si accendino tutte le lucine correttamente.
Crimpare un cavo Ethernet richiede attenzione e manualità.
Se stai eseguendo questa procedura per la prima volta, potrebbe richiedere fino a 30 minuti poiché non è un'operazione semplice.
Non preoccuparti se ai primi tentativi non riuscirai ad allineare correttamente i cavi o ad inserirli nell'ordine esatto nel plug.
Ci vuole molta pazienza e manualità, con il tempo migliorerai.
